アクアNHP10　スピーカー入れ替え

　

まだこの頃アクアとしての適合の確認が出来なかったと言う事で現物のクリアランス採寸して

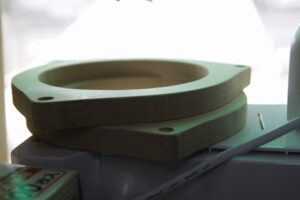

MDFの固まりから切り出して製作しました

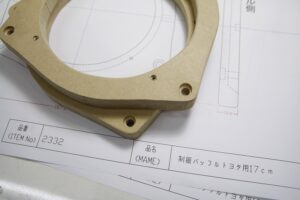

後になって解りましたが「トヨタ2332」170mmタイプが適合すると言う事が解りました。



　

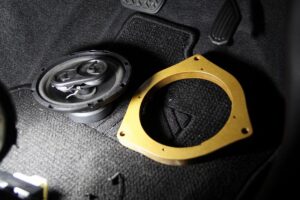

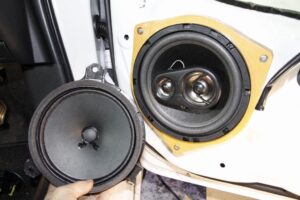

ドアパネルとバッフルの嵌合確認

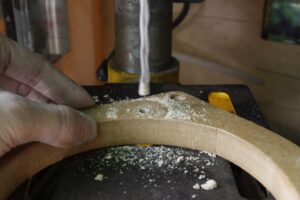

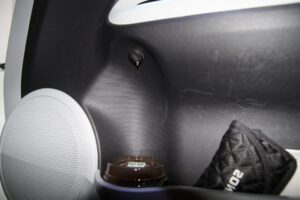

内張のドリンクホルダの膨らみがバッフルと少し干渉するみたいですのでバッフルを加工しました。



　　

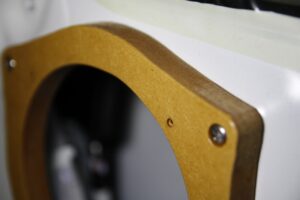

一先ずスピーカーとバッフルの連結方法、4箇所の下穴でタッピングと言うのが一般的ですが、

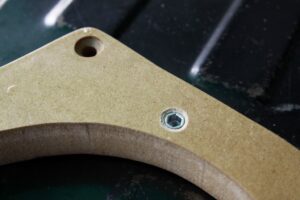

今回「鬼目ナット」でフラットビスにて対応。



　　

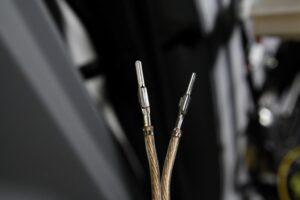

続いて「オーディオテクニカ製」のスピーカーケーブルを用意、

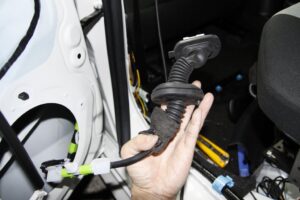

「ドアハーネス」を一旦取り外し、ジャバラの中にスピーカーの専用ラインを単独で追加、



　　

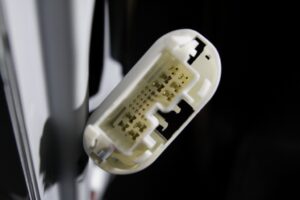

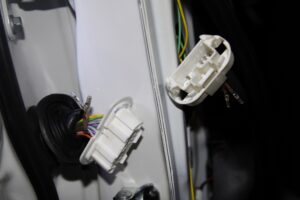

ドアハーネスと車両側フロアハーネスの連結部の純正コネクタ

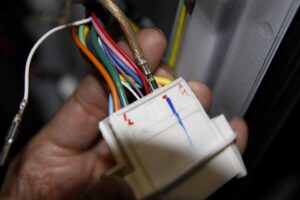

純正コネクタの空き端子部分にスピーカーラインを追加する事でそのまま純正のコネクタにて切り離しが可能。



お薦めインナーバッフル

UD-K521（希望小売価格3,850円、税込、2個1組）加工要りません
